סקירת ציוד שרטוט טרום עידן המחשב
בעשורים שלפני עידן המחשבים, שרטטים ואדריכלים השתמשו במגוון כלים ידניים ליצירת תוכניות מדויקות. כלים אלו היו חיוניים להפקת שרטוטים מדויקים לבנייה, הנדסה ותכנון אדריכלי. במאמר זה נסקור את הכלים המרכזיים בהם השתמשו שרטטים בעבודתם, ונבין כיצד הם שירתו את עבודת השרטוט המקצועית והטכנית של התקופה.
1. עט רפידוגרף
רפידוגרף הוא כלי מרכזי לשרטוט מדויק, שנמצא בשימוש נרחב עד שנות ה-90 לפני שהוחלף בעט פרמננטי ובטכנולוגיות דיגיטליות. אחד הדגמים הנפוצים היה עט רפידוגרף של חברת Staedtler Marsmatic 700, שמצוין בתמונה שצירפת. עט זה מבוסס דיו והגיע עם חודים בקטרים שונים, שהיו חיוניים ליצירת קווים בעוביים שונים – מ-0.1 מ"מ ועד 2 מ"מ. עט זה שימש ליצירת שרטוטים טכניים מדויקים על נייר שרטוט, והתאפיין ביכולת להפיק קווים חדים, ללא דליפות או מריחות.
2. שבלונות לאותיות ומספרים
שבלונות כתיבה היו כלי פופולרי במיוחד ליצירת כותרות ברורות וקריאות בתוכניות אדריכליות. השבלונה שהוצגה בתמונה הירוקה כללה אותיות עבריות ודגמי מספרים, מה שאפשר לשרטטים להוסיף טקסט מדויק, אחיד וקריא בכל שרטוט. השבלונות אפשרו לכתוב טקסטים בפורמט אדריכלי סטנדרטי, ללא צורך בכתב יד. המידע הכתוב כלל תיאורים, ערכים ומידות בשפת השרטוט, שהיה בו צורך בפירוט טכני נרחב.
3. סרגל משולש קנה מידה
הסרגל המשולש היה כלי מדידה חשוב מאוד ששימש למדידת מרחקים ושרטוט קווים ישרים ומדויקים בקני מידה שונים. כל סרגל משולש כלל צדדים עם יחידות מדידה שונות, מה שאפשר לשרטטים למדוד ולתכנן בצורה מדויקת. סרגלים אלו שימשו בתכנון שרטוטים קטנים לצד שרטוטים גדולים כמו מפות ותוכניות בנייה, תוך הקפדה על דיוק במדידות ופרופורציות.
סרגלים אלה שימשו להקטנה או הגדלה של שרטוטים תוך שמירה על קנה המידה. סרגלים אלו, שהיו משולשים בצורתם, אפשרו לשרטטים לבצע תכנונים מדויקים לפי היחסים האמיתיים בשטח, במיוחד במקרים של תכניות בנייה או תכנון אורבני, שם נדרש להמיר יחידות למדידה בקנה מידה גדול יותר.

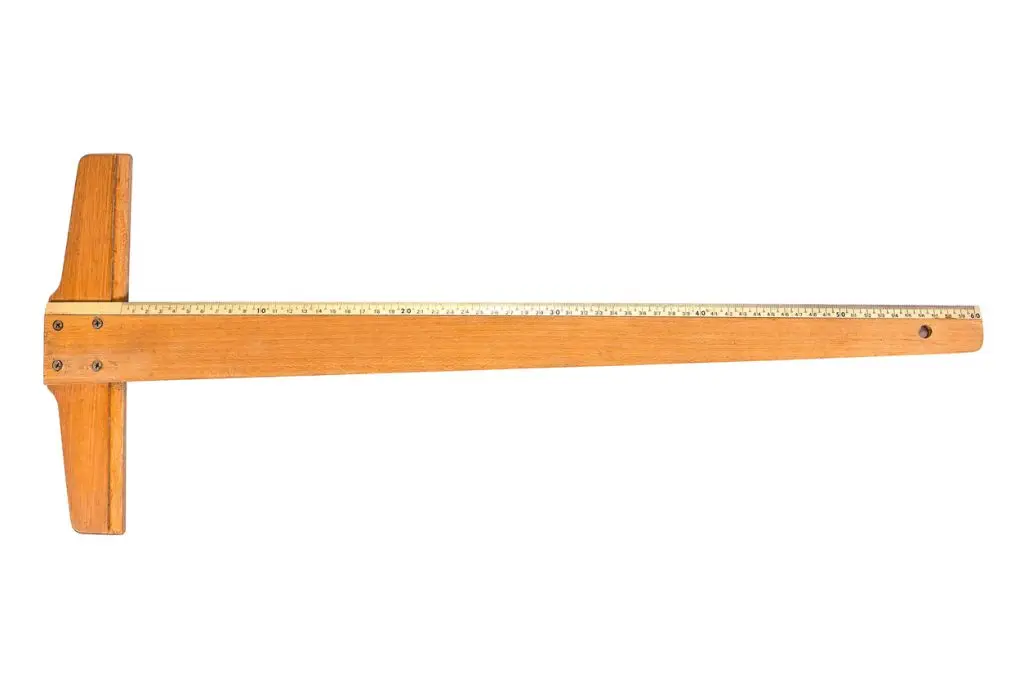

4. סרגל T
סרגל T הוא אחד הכלים האייקוניים בתחום השרטוט. סרגל זה היה חיוני לשרטוט קווים אופקיים ישרים ומדויקים, והיה בשימוש נפוץ בכל שולחן שרטוט. הוא עשוי לרוב מעץ או פלסטיק, ומאפשר להניח אותו על הקצה של שולחן שרטוט, כך שניתן לשרטט קווים ארוכים בדיוק רב. יחד עם משולשים וסרגלים נוספים, סרגל ה-T שימש גם ליצירת זוויות ישרות, תוך שימוש בטכניקה פשוטה ומדויקת
5. שולחן שרטוט
שולחן שרטוט היה משטח העבודה המרכזי של כל שרטט ואדריכל. שולחנות אלו היו מתכווננים, וניתן היה להטות את המשטח לפי הצורך כדי להקל על הדיוק בעבודה. השולחן עצמו היה מצויד בסרגלים מובנים כמו סרגלים מקבילים או סרגלי T כדי לאפשר עבודה נוחה ומדויקת על השרטוט. רבים מהשולחנות היו עשויים מעץ עמיד ועמדו בשימוש במשך שנים ארוכות.
6. מחוגה ומדי זווית
מחוגה ומדי זווית שימשו ליצירת מעגלים, קשתות וחישובי זוויות מדויקות. המחוגה, שהורכבה מזרועות מתכת עם חוד, שימשה לסימון מעגלים בפרויקטים הנדסיים ואדריכליים, בעוד שמדי הזווית סייעו ביצירת זוויות מדויקות לכל צורך תכנוני. השימוש בכלים אלו היה קריטי במיוחד בתכנון פרטים טכניים קטנים כמו חלונות או תעלות מיזוג אוויר.
7. בקבוקי דיו
הדיו היה חומר הכרחי לכל שרטט, והדיו מבית Rotring היה אחד מהמותגים המובילים בתחום זה. בקבוקי דיו נוזלי אלו שימשו למילוי עט רפידוגרף, והבטיחו יצירת קווים מדויקים וחדים ללא כתמים או טעויות. כל תכנון אדריכלי התבצע בקפידה עם דיו, ולעיתים קרובות שרטטים היו עובדים עם סוגי דיו שונים לפי הצורך של הפרויקט.
8. מחקים ומגני מחיקה
מחקים מיוחדים הותאמו לשימוש בשרטוטים טכניים, ומגני מחיקה היו כלים קטנים אך חשובים לשמירה על דיוק. מגן המחיקה הוא לוחית מתכת דקה עם פתחים בגדלים שונים, ששימשה למחיקה נקודתית מבלי לפגוע בחלקים אחרים של השרטוט. זה היה חיוני כדי לשמור על ניקיון השרטוט ולבצע תיקונים מדויקים.

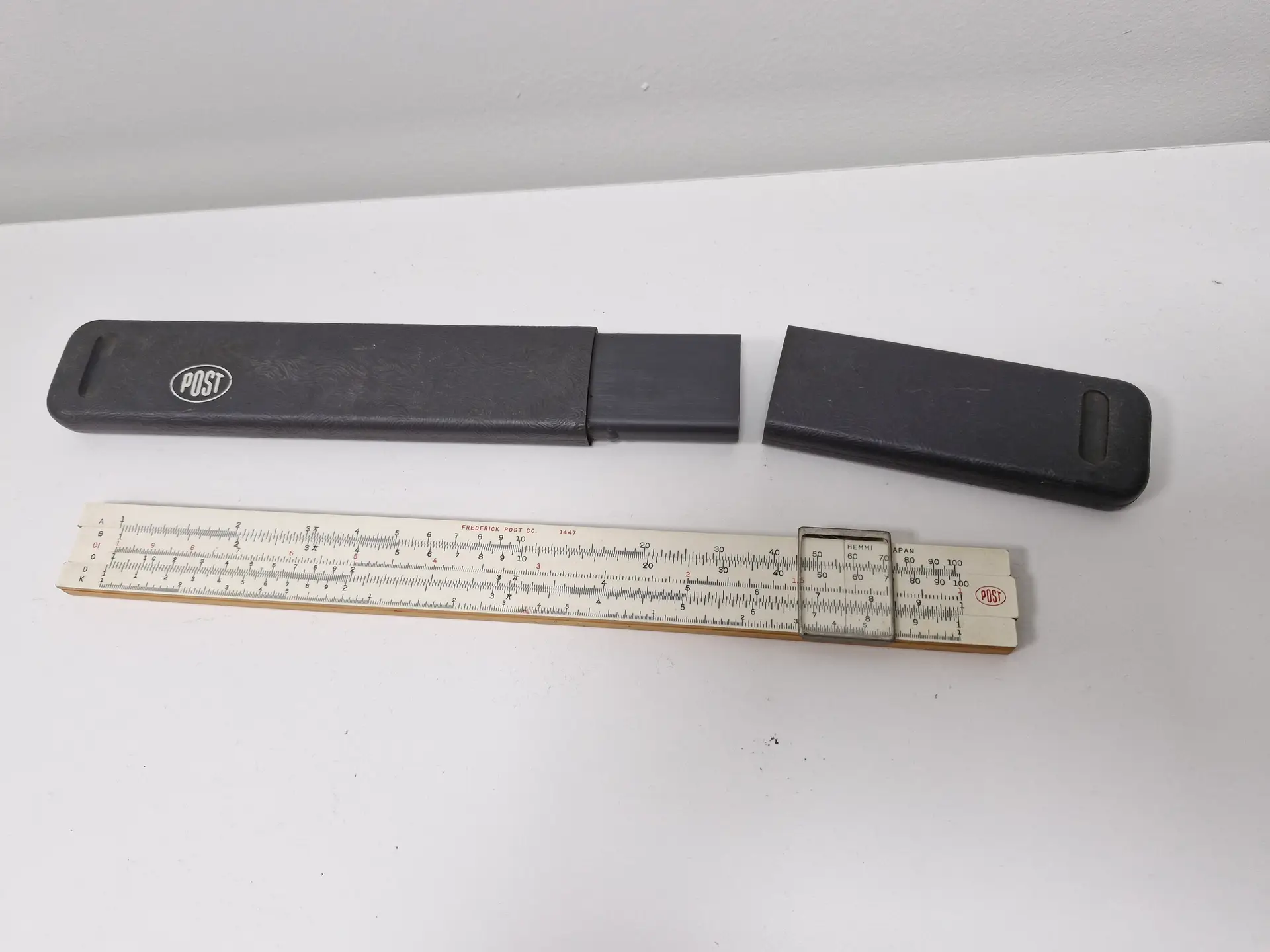

9. סרגל חישוב (Slide Rule)
לפני עידן המחשבון הדיגיטלי, שרטטים ומהנדסים השתמשו בסרגלי חישוב לחישובים מתמטיים מורכבים. סרגלי חישוב אפשרו לבצע פעולות חישוב בצורה ידנית ומדויקת, והיו כלים מרכזיים להבטחת הדיוק של הפרויקט.
10.העתקות אור (Blueprinting)
הן תהליך חשוב נוסף שהיה בשימוש נרחב בשרטוט טכני לפני עידן המחשב. העתקות אלו שימשו להפקת עותקים מדויקים של שרטוטים, במיוחד בתכנון אדריכלי והנדסי. התהליך היה הכרחי כדי ליצור מספר רב של עותקים מתכנון ראשוני, בעיקר לצורך הפצה לאנשי מקצוע שונים כמו קבלנים, מהנדסים ואדריכלים.
איך זה עובד?
העתקות אור היו מבוססות על תהליך פוטוכימי. שרטוטים ראשוניים נעשו על נייר שקוף, כגון נייר פרגמנט או נייר שרטוט שקוף, ולאחר מכן הונחו על נייר מצופה בכימיקלים רגישים לאור. שני הניירות הונחו יחד תחת מקור אור עוצמתי, בדרך כלל מנורת קשת פחם או מנורת כספית. האור חשף את הנייר המצופה, ובכך יצר את ההעתק המדויק של השרטוט. תהליך זה יצר קווים לבנים על רקע כחול כהה – ומכאן נולד המונח "בלופרינט" (Blueprint), שמשמעותו המילולית היא "העתקה כחולה".
יתרונות העתקות אור
העתקות אור אפשרו לשרטטים ליצור עותקים רבים ומדויקים של שרטוטים במהירות יחסית, מבלי להזדקק לשרטוטים ידניים חוזרים. השיטה הייתה זולה ונוחה, ולכן הייתה הבחירה המועדפת עבור רבים מהאדריכלים והמהנדסים בשנות ה-20 עד ה-70 של המאה ה-20.
התהליך הפך מיושן
עם כניסת המדפסות והסריקות הדיגיטליות, העתקות אור הלכו ודעכו משימוש עד שהוחלפו כמעט לחלוטין בסוף המאה ה-20. כיום השימוש בטכנולוגיות דיגיטליות כגון CAD מאפשר יצירת עותקים דיגיטליים בקלות והפצתם במהירות דרך המייל או בענן.
העתקות אור היו אחד התהליכים המרתקים בהיסטוריה של האדריכלות וההנדסה, והן מהוות אבן דרך בתהליך המעבר מעבודה ידנית לעבודה דיגיטלית בעידן המודרני.
